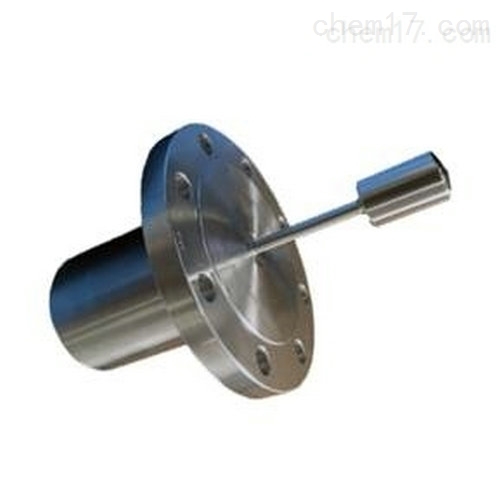

ViscoSite在线粘度仪详细介绍
传感器探头焊接在基座上,确保安装的密闭和隔离。传感器可以安装在反应釜、罐体或管道的任何位置,方便用户在需要的位置实现有效的监测。
测量原理:扭矩微振荡粘度测定法,驱动线圈通电后触动横梁,从而带动连接在传感器探头上的驱动轴来回扭动,进而在传感器探头表面产生固定微振幅的共振剪切波。当传感器完全浸入液体后,由于不同的液体具有不同的粘度,因此使液体和传感器探头表面之间产生不同振幅的相位变化,而此时探头始终保持相同微振幅的振动,随着介质粘度的增大,所需要的电流也会随之增大,由维持传感器探头固定振幅下的电流信号变化反应出流体粘度的变化,变送器将此变化的电流信号转换为液体的真实粘度值,并以数值显示。
在线粘度计在出厂前已经用NIST可追踪牛顿流体进行过校准,如果仪表本身没有损坏,使用前无需再进行校准。之后再购买的在线粘度计也会保持同样的测量精度,节省了成本。
特点如下:
针对高温、高压、高粘度、高流速、非均相等JD恶劣流体条件下,产品具有可靠的准确性和稳定性。
温度传感器整合在探头内,其优势为:
在监测粘度的同时,测量物料的温度;
不会因额外添加温度探头而对物料流动增加阻碍。
3.显示振动频率:ViscoSite在线粘度计具有探头振动频率监测功能,探头开始工作时,同时在变送器的面板上有红灯闪 烁,用户可以更加直观的了解探头的使用情况。
4.延伸颈:在线粘度计的探头是根据待测物料的粘度数值、温度和压力定制设计的,在无流体区或流体死角区域内可以 加装延伸颈(NAE),从而保证探头全部浸没在流体中,避免探头根部出现测量死角,造成物料凝结和碳化,影响测 量准确度,对于高粘度流体,此功能的作用更加显著。
5.温度补偿:温度对于粘度具有关键性的影响,经过温度补偿可以修正由于温度差异造成的粘度误差。
6.压力、密度补偿:变送器可以接收压力计和密度计的信号输入,可以补偿、修正压力及密度差异造成的粘度误差。
ViscoSite在线粘度仪技术参数表:
探头型号 | 圆柱体LV型 | 圆柱体MV型 | 球形HV型 | 杆状XV型 (仅限VL800) |
探头尺寸 | Ф=1.5" L=6.5" | Ф=1.5" L=6.5" | Ф=1.5" L=6.5" | Ф=1.5" L=6.5" |
粘度范围 cPx g/cm3 | 0-1000 | 1-10000 | 10-100000 | 1000-1000000 |
可定制更高量程 | ||||
型号 | VL500 | VL800 | ||
校准范围 | 3个数量级 | 5个数量级 | ||
探头材质 | 316L SS/NEMA 4X | 316L SS/NEMA 4X | ||
过程温度 范围 | 0-120℃或者-40-450℃(需加装冷却系统) | |||
探头内部温度范围 | N/A | -40-200℃ | ||
过程连接 | Flange ANSI 3"300#,DN80 PN40 | Flange ANSI 3"300#,DN80 PN40 | ||
振动频率 | 可达650Hz |
